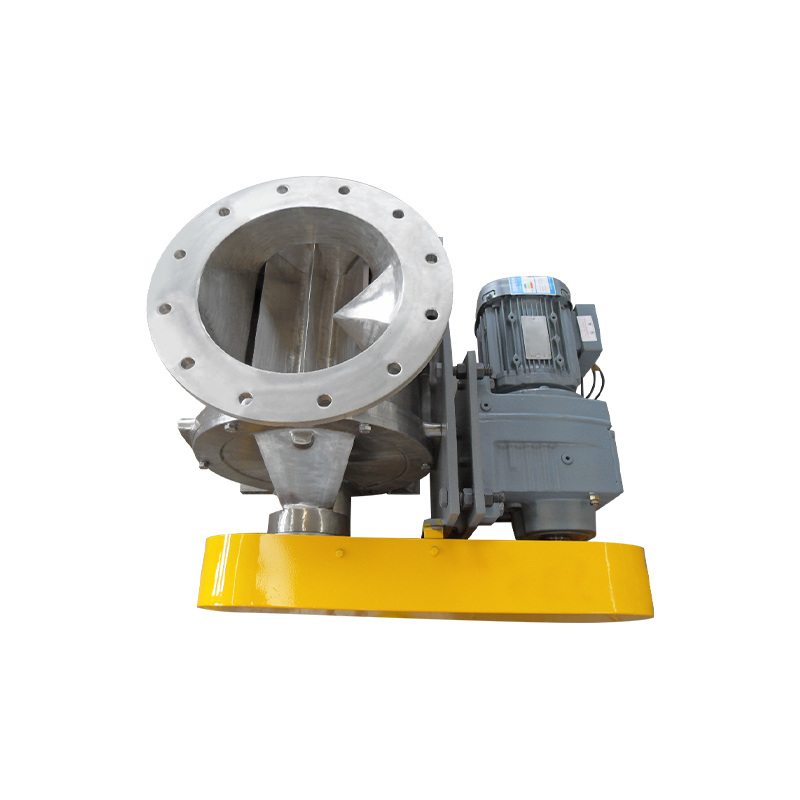

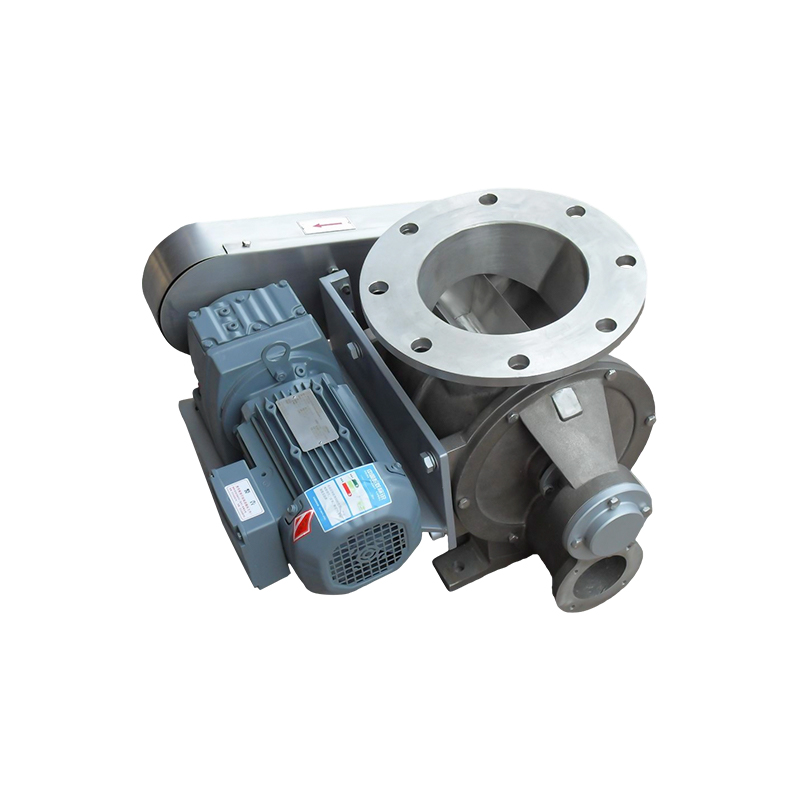

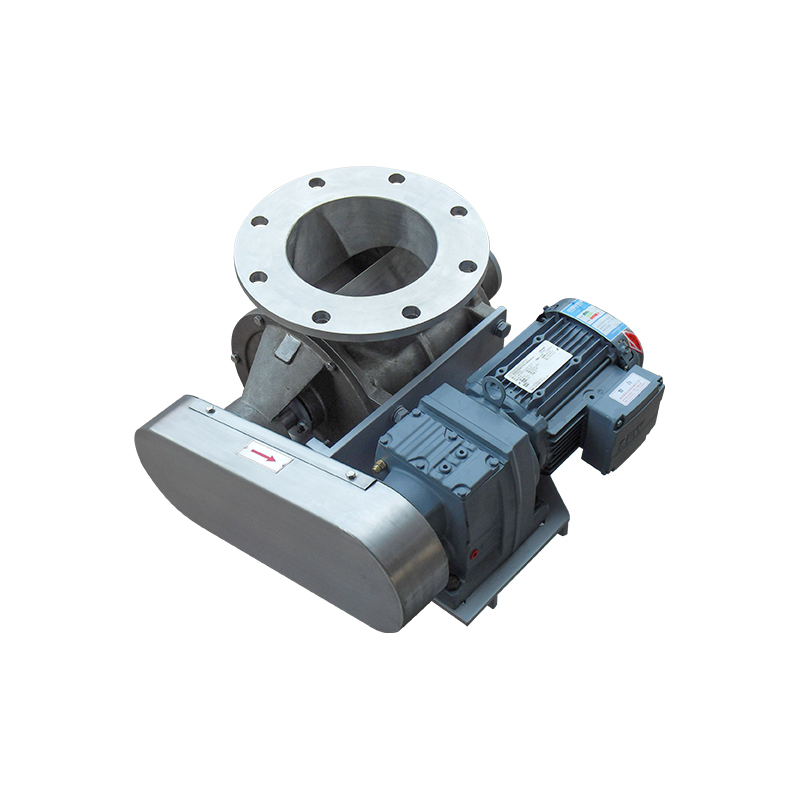

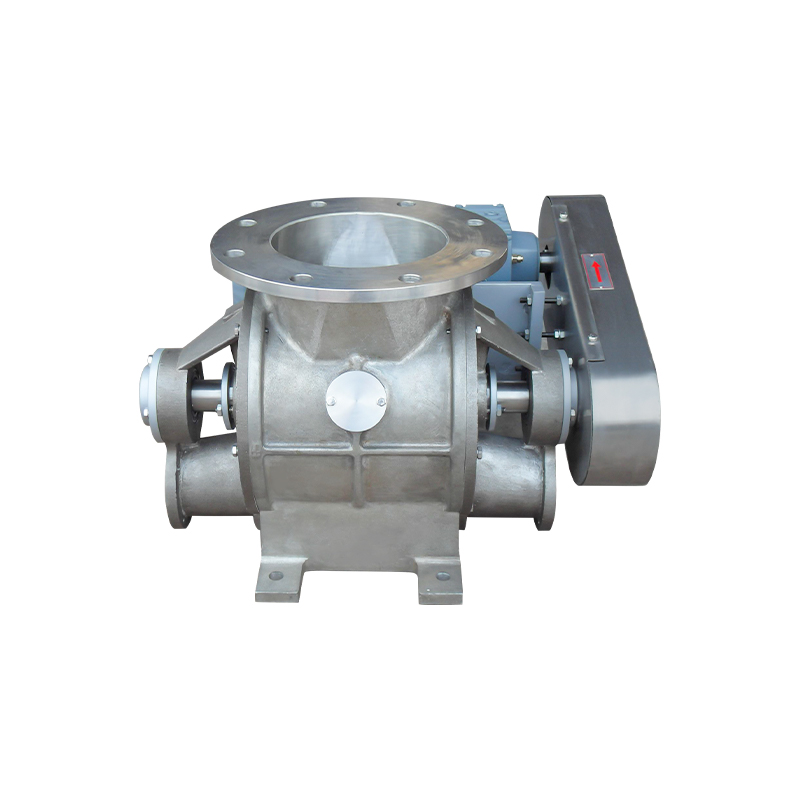

Überdruck-Drehventil

Ausgestattet mit einem Ausgleichsanschluss kann es Materialien unter Überdruck effektiv fördern. Die Anzahl und Dicke der Schaufeln wird erhöht, um einen Rückfluss wirksam zu verhindern.

Überdruck-Förderschleuse ist eine Materialförderanlage, die speziell für Überdruckbedingungen in pneumatischen Fördersystemen entwickelt wurde und in der Getreide-, Chemie-, Baustoff-, Elektrizitäts-, Metallurgie-, Umweltschutz- und anderen Industriezweigen weit verbreitet ist. Der Drehschieber kann in einer geschlossenen Rohrleitung stabil arbeiten, ist mit einer Ausgleichsöffnungsstruktur und einem verdickten und dichten Rotorblattdesign ausgestattet, was eine stabile Zufuhr, Abdichtung und Sperrung der Luft gewährleistet und einen Rückfluss in einer Hochdruckumgebung verhindert. Es ist eine wichtige Komponente für den Aufbau eines effizienten pneumatischen Fördersystems.

Der Ausgleichsanschluss kann die Druckdifferenz zwischen dem Rotationshohlraum und der nachgeschalteten Rohrleitung effektiv ausgleichen, verhindern, dass das Rotationsventil aufgrund ungleichmäßigen Innen- und Außendrucks „Lufteinschlüsse“ erzeugt, und eine kontinuierliche und stabile Materialzufuhr ohne Verstopfung oder Stöße gewährleisten.

Verdickung und dichte Gestaltung der Rotorblätter
·Erhöhung der Anzahl der Messer, effektive Reduzierung des Volumens jedes Gitters und Erhöhung der Futterdichte;
· Durch die Verdickung der Schaufeln wird deren Steifigkeit und Verschleißfestigkeit verbessert und die strukturelle Stabilität bei Einwirkung von Überdruckgas aufrechterhalten.
·Ein enger Schaufelspalt und eine enge Rotorstruktur können Rückfluss und Materialrückspritzung wirksam verhindern.

Verstärkte Dichtungsstruktur
·Durch mehrere Dichtungskonstruktionen (z. B. Labyrinthdichtungen, Graphitdichtungen, Packungsdichtungen usw.) wird weiterhin verhindert, dass Materialien austreten und Gas unter Überdruck zurückfließt, wodurch die Dicht- und Fördereffizienz des gesamten pneumatischen Systems gewährleistet wird.
·Die stabile druckbeständige Struktur eignet sich besonders für pneumatische Überdrucksysteme mit 0,1 bis 0,6 MPa
